Основная информация
- Номер модели: CP800GFW11.
- Послепродажное обслуживание: Да.
- Гарантия: 12 или 15 месяцев с даты поставки, указанной в коносаменте.
- Тип вывода: Трехфазный переменный ток.
- Источник газа: Cbm.
- Сертификация: CE, ISO, Eac.
- Власть: >200 кВт.
- Стандарт: Стандарт.
- Торговая марка: ComeRiver.
- Транспортная упаковка: Стандартная экспортная деревянная упаковка.
- Источник: Китай.
- Код ТН ВЭД: 8502200000
Описание продукта
Введение газа
| Таблица параметров состава газа и теплотворной способности | |||||||
| Тип газа | Состав (объем, % ) | Низкая теплотворная способность МДж/ Нм³ | |||||
| Газ с высокой концентрацией метана | Глава 4 | CO | H 2 | CO 2 | О 2 | Н 2 | 19.7 |
| 55 | Маленький | Маленький | 3 | 8 | 32 | ||
Угольный газ также называют метаном угольных пластов и газом угольных пластов. Метан угольных пластов (МУГ) представляет собой смесь метана, диоксида углерода и азота, образующуюся из угля и окружающих пород. Он бесцветен, безвкусен, горюч и легко взрывается, что создает вероятность аварий при разведке и добыче угля. Угольный газ можно разделить на газ с высокой концентрацией метана и газ с низкой концентрацией метана. Газ с высокой концентрацией метана — это газ с концентрацией более 25%, а газ с низкой концентрацией метана — это газ с концентрацией менее 25%. Метан является основным горючим компонентом угольного газа, его характеристики горения схожи с природным газом, но из-за низкой теплотворной способности, изменения концентрации при давлении, а также содержания кислорода и водорода , для генераторных установок с высокой концентрацией метана требуется специальное проектирование и адаптивная разработка в соответствии с характеристиками горения, а также соответствующее оборудование для обезвоживания из-за высокого содержания водорода в газе. Использование газа с высокой концентрацией метана для выработки электроэнергии не только снижает выбросы углекислого газа, но и реализует замкнутый цикл развития угольных шахт, в рамках которого «использование способствует добыче метана, а добыча метана способствует безопасности».

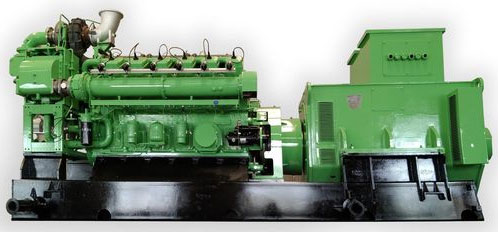

Введение в генераторную установку CP
Газогенераторная установка ComeRiver Power для высококонцентрированного метана разработана и специально предназначена для угольных шахт с содержанием метана от 25% до 60%. В ней используется инновационная модульная конструкция: двигатель, генератор и промежуточный охладитель являются тремя основными модулями, что упрощает установку и техническое обслуживание. Генераторная установка применяет множество передовых технологий в области газогенераторов, включая технологию управления соотношением воздуха и топлива, высокоэффективный промежуточный охладитель и технологию управления байпасом повышения давления, что в целом улучшает производительность генераторной установки. Основные компоненты системы управления генераторной установки, включая ЭБУ, систему управления соотношением воздуха и топлива, систему регулирования скорости и систему зажигания, полностью автоматизированы, что обеспечивает надежное качество продукции и широко применяется в генераторных установках. Генераторная установка ComeRiver использует систему управления SE3, обеспечивающую идеальное взаимодействие человека и машины и улучшенную маневренность. Генераторная установка ComeRiver Power сочетает в себе преимущества высокопроизводительного двигателя, основных компонентов управления и передовой системы управления газогенераторной установкой, что высоко ценится клиентами на рынке.
Генераторная установка ComeRiver Power обладает следующими техническими особенностями:
- Модульная конструкция всей машины
- Интегрированная конструкция машины
- Оптимизированный турбокомпрессор
- Модульная система впуска газа
- Оптимизированный интеркулер
- Обводной канал впуска с наддувом
- Оптимизированная конструкция камеры сгорания
- Гибкое решение для конфигурации
- Оптимизированные компоненты
- Оптимизированная система охлаждения
- Интегрированная автоматическая система управления
Таблицы параметров генераторной установки CR
| Параметры контейнера Genset | |
| Габаритные размеры контейнера (Д × Ш × В, полезный ориентир для транспортировки), единица измерения: мм. | 10450 × 3000 × 3000 |
| Уровень шума на расстоянии 1 м от газового генератора, единица измерения: дБ(А) | ≤ 85 |
| Общий вес (тонны) | 25 |
| Генератор метана из угольных пластов — низкая концентрация метана | |
| Описание параметров | Параметры |
| Серия генераторных установок | Серия 11 (12V190) |
| 800 | |
| Модель генераторной установки | CP800GFW11 |
| Номинальная мощность, кВт | 800 |
| Номинальный ток, А | 1443/91.6/55 |
| Номинальное напряжение, В | 400/6300/10500 |
| Номинальная частота, Гц | 50/60 |
| Номинальная скорость вращения, об/мин | 1000/1200 |
| Номинальный коэффициент мощности, cos Φ | 0,8 |
| Расход тепловой энергии на мазуте, г/(кВт ·ч) | 0,5 |
| Класс недвижимости | Г2 |
| Номер фазы и способ подключения | 3 фазы, 3 провода или 3 фазы, 4 провода |
| Метод регулирования давления | Автоматическое регулирование напряжения |
| Метод возбуждения | Бесщеточное возбуждение |
| Метод запуска | Электрический пуск постоянного тока 24 В |
| Габаритные размеры (ДхШхВ), мм | 6400 ×1740 ×2490 |
| Вес нетто, кг | 14000 |
| Параметры двигателя | |
| Модель двигателя | CP12V190-800-01 |
| Конфигурация и тип | Предварительно смешанный воздухозаборник, интеркулер турбонаддува |
| Расположение цилиндров | V-образный угол 60° |
| Количество цилиндров | 12 |
| Диаметр цилиндра, мм | 190 |
| Рабочее расстояние поршня, мм | 210 |
| Общий объем водоизмещения (л) | 71.45 |
| Номинальная скорость (об/мин) | 1000 |
| Обороты холостого хода (об/мин) | 600 |
| Номинальная мощность (кВт) | 860 |
| Расход смазочного масла (г/кВт·ч) | 0,5 |
| Высокая температура воды на выходе (°C) | 60 ~75 |
| Низкая температура воды на выходе (°C) | 28 ~48 |
| Температура смазочного масла (ºC) | 65 ~80 |
| Давление смазочного масла в маслопроводе (кПа) | 500 ~800 |
| Давление смазочного масла в турбокомпрессоре (кПа) | 250 ~450 |
| Стабильное снижение скорости | 0~5 Регулируемый |
| Система смазки | Метод комбинированной смазки под давлением и разбрызгиванием |
| метод зажигания | Электронное зажигание свечи зажигания |
| Метод запуска | Электрический пуск постоянного тока 24 В |
| Направление вращения | Против часовой стрелки (если смотреть на выходной конец) |
| Регулирование скорости | Электронная регулировка скорости |
| Система охлаждения | Принудительная циркуляция воды для охлаждения |
| Способ вывода | Выход маховика |
| Параметры генератора | |
| Генератор модели-1 | 1FC6 502-6LA42 |
| Выходная мощность (кВА) | 1000 |
| Номинальная скорость (об/мин) | 1000 |
| Номинальное напряжение (В) | 400 |
| Номинальный ток (А) | 1443 |
| Частота (Гц) | 50 |
| Коэффициент мощности (отставание) | 0,8 |
| Пункт об изоляции | Оценка F |
| Направление вращения | По часовой стрелке (лицевой стороной к концу вала) |
| Пункт о защите | IP23 |
| Метод охлаждения | Воздушное охлаждение |
| Генератор модели-2 | JFG 800-6/6300 |
| Выходная мощность (кВА) | 1000 |
| Номинальная скорость (об/мин) | 1000 |
| Номинальное напряжение (В) | 6300 |
| Номинальный ток (А) | 91.6 |
| Частота (Гц) | 50 |
| Коэффициент мощности (отставание) | 0,8 |
| Пункт об изоляции | Оценка F |
| Направление вращения | По часовой стрелке (лицевой стороной к концу вала) |
| Пункт о защите | IP23 |
| Метод охлаждения | Воздушное охлаждение |
| Генератор модели-3 | JFG 800-6/10500 |
| Выходная мощность (кВА) | 1000 |
| Номинальная скорость (об/мин) | 1000 |
| Номинальное напряжение (В) | 10500 |
| Номинальный ток (А) | 55 |
| Частота (Гц) | 50 |
| Коэффициент мощности (отставание) | 0,8 |
| Пункт об изоляции | Оценка F |
| Направление вращения | По часовой стрелке (лицевой стороной к концу вала) |
| Пункт о защите | IP23 |
| Метод охлаждения | Воздушное охлаждение |
Технические преимущества CR
- Инновационная модульная конструкция обеспечивает простоту установки и обслуживания, а также гибкую конфигурацию генераторной установки.
- Оптимизированные компоненты гарантируют большую выходную мощность и более высокую эффективность.
- Оптимизированная система смешивания и подачи газа гарантирует подачу газа с низкой теплотворной способностью, благодаря чему генераторная установка может стабильно работать при содержании метана всего 25%.
- Система сгорания с замкнутым контуром подходит для работы при изменении концентрации газа и давления.
- Инновационная система автоматического управления обеспечивает более надежную работу и снижение затрат.
Часто задаваемые вопросы
- Вы торговая компания или производитель?
Производство с собственным заводом. - Какие виды газогенераторных установок вы производите?
Они предназначены для всех видов газа, производимого в промышленности, включая биогаз, природный газ, угольный шахтный газ, коксовый газ, синтетический газ, промышленные выхлопные газы и т. д., а также сопутствующее оборудование для производства газа. - Каковы сроки доставки?
Обычно в течение 60 дней после получения 40% предоплаты по контракту. Срок зависит от комплектации и количества, пожалуйста, уточните у нас перед оформлением заказа. - Каковы ваши условия оплаты?
Обычно оплата производится банковским переводом (T/T), аккредитивом (L/C), другие способы оплаты доступны по требованию клиента. - Какой порт отгрузки вы можете использовать?
Обычно это порт Циндао, другие порты доступны по требованию заказчика. - Каков ваш стандартный способ упаковки?
Все товары упаковываются в стандартную экспортную деревянную упаковку или контейнер, подходящий для морских перевозок на большие расстояния, обеспечивающий влагозащиту, сейсмостойкость и защиту от коррозии. При необходимости может быть использован специальный способ упаковки. - Каков минимальный объем заказа?
Обычно 1 генераторная установка. - Какова гарантия?
12 месяцев с даты завершения ввода в эксплуатацию или не позднее 15 месяцев с даты поставки, указанной в коносаменте, в зависимости от того, что наступит раньше (за исключением расходных материалов). - Как я могу стать эксклюзивным агентом?
Поскольку мы строим сотрудничество, мы учтем объем вашего заказа и, если вы захотите, постараемся сделать все возможное, чтобы удовлетворить ваши потребности.
