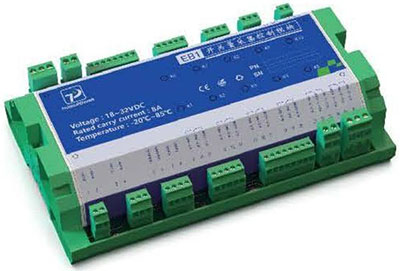

Модуль дискретных сигналов EB1

Многоканальный модуль обработки данных и управления EB1 представляет собой современное оборудование для управления двигателем внутреннего сгорания. Модуль оснащен портами связи RS-485 и CAN, что позволяет реализовать оперативную связь с другими устройствами Think-Power и общее управление двигателем. Коммутационный модуль обработки данных и управления ЕВ1 работает от источника питания 24 вольта постоянного тока, который позволяет реализовать точное управление двигателем через коммутационный вход и управление через коммутационный выход. Модуль EB1 оснащен портами связи RS-485 и CAN, к которым можно подключать компьютер с установленной программой для отладки, изменения настроек и онлайн-мониторинга.

Технические характеристики

• Влажность окружающей среды: от 0 до 95 % RH.
• Механическая вибрация: 0,5 г, от 10 до 100 Гц.
• Ударопрочность: 1 г, 11 мс, синусоидальная полуволна.
• Класс защиты: IP20.
• Габаритные размеры: 196 × 127 × 49 мм.
• Метод монтажа: DIN-рейка 35 мм.
• Вес: 550 г.

Параметры

• Максимальная потребляемая мощность: 20 Вт.
• Порт связи CAN: поддержка CAN Open и J1939; RS485: подключение к компьютеру для доступа к параметрам управления и настройки, а также передачи данных на верхний уровень.
• Дискретный выход: 10 каналов, съемное реле, может быть настроен как выход.
• Дискретный вход: 10 каналов.
• Частотный вход: 1 канал. Модуль способен обрабатывать частотный сигнал от датчика оборотов двигателя внутреннего сгорания.
