Модуль расширения ED1

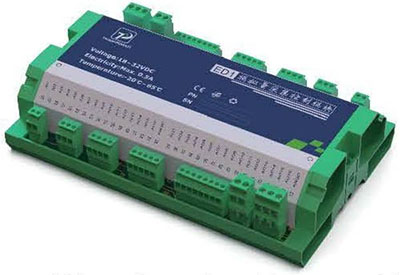

Модуль аналоговых сигналов ED1
Модуль обработки и управления аналоговыми сигналами ED1 — это специальный многоканальный модуль разработанный компанией Think-Power для промышленного автоматического управления по интерфейсам передачи данных через 16 аналоговых выходов (с функцией обнаружения обрыва цепи), 16 аналоговых входов, 4 дискретных выхода, 4 дискретных входа, 1 канал связи MODBUS RTU и 1 канал CAN. Модуль объединяет в себе передовые технологии и инженерный опыт Think-Power, обладает такими характеристиками как защита от помех, усовершенствованная защита, аварийная сигнализация, термостабильность, эксплуатационная надежность и удобное расширение.
Технические характеристики
- Влажность окружающей среды: от 0 до 95 % RH.
- Механическая вибрация: 0,5 г, от 10 до 100 Гц.
- Ударопрочность: 1 г, 11 мс, синусоидальная полуволна.
- Класс защиты: IP20.
- Габаритные размеры: 196 × 127 × 49 мм.
- Метод монтажа: DIN-рейка 35 мм.
- Вес: 686 г.
Параметры
- Максимальная потребляемая мощность: 6 Вт.
- Дискретный вход: 4 канала, входной сигнал 0—30 В.
- Дискретный выход: 4 канала, выходной сигнал до 100 В, максимальный ток 100 мА (резистивная нагрузка).
- Аналоговый вход: 16 каналов сигналов 4-20 мА или сигналов 0-5 В.
- Аналоговый выход: 16 каналов, максимальное сопротивление 500 Ом.
