Основная информация:
- Номер модели: CP180GFJ13.
- Послепродажное обслуживание: Да.
- Гарантия: 12 или 15 месяцев с даты поставки, указанной в коносаменте.
- Тип вывода: Трехфазный переменный ток.
- Источник газа: Генерационный газ.
- Сертификация: CE, ISO, Eac.
- Власть: 50-200 кВт.
- Стандарт: Стандарт.
- Транспортная упаковка: Стандартная экспортная деревянная упаковка.
- Источник: Китай.
- Код ТН ВЭД: 8502200000.
Описание продукта
Введение газа
| Таблица параметров состава газа и теплотворной способности | ||||||||
| Тип газа | Состав (объем, % ) | Низкая теплотворная способность МДж/ Нм³ | ||||||
| Генерационный газ | Глава 4 | C 4 H 10 | CO | H 2 | CO 2 | О 2 | Н 2 | 5.9 |
| 1.8 | 0,4 | 20.4 | 8.4 | 2.4 | 0.2 | 56.4 | ||
Газовая печь — это среда, позволяющая преобразовывать твердое топливо в газообразное. Метод производства генераторного газа заключается в ограничении притока воздуха в нижнюю часть печи после сжигания угля, чтобы уголь не сгорел полностью, в результате чего образуется большое количество оксида углерода, который и является генераторным газом. Этот процесс приводит к выбросу из печи газов, в основном оксида углерода, диоксида углерода и азота. Это необходимо для решения проблемы детонации и обратного воспламенения при использовании генераторного газа в генераторных установках внутреннего сгорания для выработки электроэнергии.

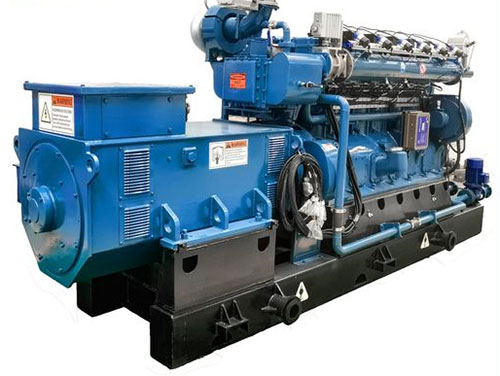

Введение в генераторную установку CR
Газогенераторная установка ComeRiver Power предназначена для добычи газа с высоким содержанием водорода и оксида углерода. Она полностью оптимизирована и спроектирована на основе типовых генераторных установок . В конструкции используется модульная система: двигатель, генератор и промежуточный охладитель — три основных модуля, средняя часть которых — двигатель, что упрощает ежедневное техническое обслуживание; система подачи и отвода газа, а также система охлаждения, расположены на свободном конце, что облегчает монтаж и размещение на электростанции.
Двигатель использует технологию двойного турбонаддува с двойным параллельным впуском и специально разработан для генераторных установок с высоким содержанием водорода. Он отличается надежной конструкцией, безопасностью эксплуатации и оптимизированной системой двойного турбонаддува, что обеспечивает более высокую эффективность и более высокое давление наддува, тем самым значительно повышая мощность и эффективность работы генераторной установки.
Изделие обладает такими характеристиками, как высокая эффективность, низкое энергопотребление и низкий уровень выбросов. Все основные компоненты системы управления генераторной установки полностью автоматизированы, включая ЭБУ, систему управления воздушно-топливной смесью, систему регулирования скорости и систему зажигания и т.д. Качество продукции отличается исключительной надежностью, и она уже широко применяется в газогенераторных установках. Генераторная установка использует систему управления SE3, обеспечивающую идеальное взаимодействие человека и машины и улучшенную маневренность. Генераторная установка ComeRiver Power сочетает в себе преимущества высокопроизводительного двигателя, основных компонентов управления и передовой системы управления газогенераторной установкой, и получила высокую оценку клиентов на рынке.
Высокая мощность.
При условии соответствия газового источника и условий эксплуатации требованиям, максимальная мощность генераторной установки составляет 700 кВт.
Высокая эффективность.
Технология двойного турбонаддува оптимизирована и проверена в течение длительного времени, обеспечивая надежную конструкцию и высокую эффективность работы, благодаря чему генераторная установка способна работать длительное время при полной нагрузке.
Высокая надежность.
Все основные компоненты полностью оптимизированы. Генераторная установка обладает комплексными функциями системы управления, полным сбором параметров и широким диапазоном защиты.
Высокая адаптивность.
Генераторная установка специально оптимизирована с различными настройками и управлением, что позволяет адаптироваться к изменению источника газа на объекте.
Простота эксплуатации и обслуживания.
Трехсекционная модульная конструкцияупрощает обслуживание генераторной установки. Система управления обладает высокой степенью автоматизации. Простота в эксплуатации.
Таблицы параметров генераторной установки CR
| Параметры контейнера Genset | |
| Габаритные размеры контейнера (Д × Ш × В, полезный ориентир для транспортировки), единица измерения: мм. | 9000 × 2440 × 2900 |
| Уровень шума на расстоянии 1 м от газового генератора, единица измерения: дБ(А) | ≤ 85 |
| Общий вес (тонны) | 15 |
| Параметры генераторной установки для генератора генераторного газа | |
| Описание параметров | Параметры |
| Серия генераторных установок | Серия 13 (6190) |
| Модель генераторной установки | CP180GFJ13 |
| Номинальная мощность, кВт | 180 |
| Номинальный ток, А | 325 |
| Номинальное напряжение, В | 400 |
| Номинальная частота, Гц | 50/60 |
| Номинальная скорость вращения, об/мин | 1000/1200 |
| Номинальный коэффициент мощности, cos Φ | 0,8 |
| Расход тепловой энергии на мазуте, г/(кВт · ч) | 0,5 |
| Класс недвижимости | Г2 |
| Номер фазы и способ подключения | 3 фазы, 3 провода или 3 фазы, 4 провода |
| Метод регулирования давления | Автоматическое регулирование напряжения |
| Метод возбуждения | Бесщеточное возбуждение |
| Метод запуска | Электрический пуск постоянного тока 24 В |
| Габаритные размеры (ДхШхВ), мм | 5300×1680×2260 |
| Вес нетто, кг | 7500 |
| Параметры двигателя | |
| Модель двигателя | CP6190-180-01 |
| Конфигурация и тип | Предварительно смешанный воздухозаборник, интеркулер турбонаддува |
| Расположение цилиндров | Линия |
| Количество цилиндров | 6 |
| Диаметр цилиндра, мм | 190 |
| Рабочее расстояние поршня, мм | 210 |
| Общий объем водоизмещения (л) | 35.73 |
| Номинальная скорость (об/мин) | 1000 |
| Обороты холостого хода (об/мин) | 600 |
| Номинальная мощность (кВт) | 200 |
| Расход смазочного масла (г/кВт·ч) | 0,8 |
| Высокая температура воды на выходе ( °C) ) | 60 ~ 75 |
| Низкая температура воды на выходе ( °C) ) | 28 ~ 48 |
| Температура смазочного масла ( °C) ) | 65 ~ 80 |
| Давление смазочного масла в маслопроводе (кПа) | 500 ~ 800 |
| Давление смазочного масла в турбокомпрессоре (кПа) | 250 ~ 450 |
| Стабильное снижение скорости | 0~5 Регулируемый |
| Система смазки | Метод комбинированной смазки под давлением и разбрызгиванием |
| метод зажигания | Электронное зажигание свечи зажигания |
| Метод запуска | Электрический пуск постоянного тока 24 В |
| Направление вращения | Против часовой стрелки (если смотреть на выходной конец) |
| Регулирование скорости | Электронная регулировка скорости |
| Система охлаждения | Принудительная циркуляция воды для охлаждения |
| Способ вывода | Выход маховика |
| Параметры генератора | |
| Модель генератора переменного тока | 1FC6 356-6LA42 |
| Выходная мощность (кВА) | 325 |
| Номинальная скорость (об/мин) | 1000 |
| Номинальное напряжение (В) | 400 |
| Номинальный ток (А) | 469 |
| Частота (Гц) | 50 |
| Коэффициент мощности (отставание) | 0,8 |
| Пункт об изоляции | Оценка F |
| Направление вращения | По часовой стрелке (лицевой стороной к концу вала) |
| Пункт о защите | IP23 |
| Метод охлаждения | Воздушное охлаждение |
Технические преимущества CR
Трехсекционная модульная конструкция
генераторной установки включает в себя три модуля: газовый двигатель и турбокомпрессор с промежуточным охладителем. Такая конструкция упрощает техническое обслуживание генераторной установки;
двигатель расположен посередине, с обеих сторон меньше вспомогательного оборудования, что облегчает ежедневное обслуживание; впуск и выпуск сосредоточены в свободной части, что удобно для размещения электростанции. Три модуля равномерно распределены, что делает распределение массы генераторной установки более равномерным и облегчает подъем.
Технология шунтового впуска.
Поскольку биомасса характеризуется высоким содержанием водорода и низким содержанием метана, скорость сгорания высока, что может привести к обратному воспламенению и детонации, в генераторной установке ComeRiver используется технология шунтового впуска с надежной конструкцией. По сравнению с многоточечным электрическим и механическим впрыском, технология шунтового впуска имеет простой и надежный механизм управления, полностью исключающий возможность обратного воспламенения.
Технология шунтового наддува.
Применение технологии шунтового наддува обеспечивает высокую безопасность работы генераторной установки, поскольку газ не требует дополнительного оборудования для создания давления, что не только экономит энергию, но и обеспечивает подачу газа под низким давлением.
Технология управления одним цилиндром.
Применение технологии управления одним цилиндром позволяет контролировать и защищать процесс сгорания в каждом цилиндре отдельно, повышая безопасность и надежность работы генераторной установки.
Высокая степень автоматизации.
Система управления отличается идеальным взаимодействием человека и машины, простотой в эксплуатации. Высокая степень автоматизации исключает необходимость вмешательства человека в нормальных условиях работы. Система включает в себя функции управления соотношением воздуха и топлива, регулирования скорости, управления байпасом наддува, самоадаптации системы и защиты системы и т.д.
Комплексная автоматизация основных компонентов.
Все основные компоненты разработаны независимо, включая ЭБУ, систему управления соотношением воздуха и топлива, систему регулирования скорости и систему зажигания.
Разнообразие типов генераторных установок.
Доступны различные варианты стандартных и контейнерных генераторных установок;
Доступны различные варианты напряжения: 400 В , 6,3 кВ, 10,5 кВ;
специальные конструкции в зависимости от режима применения.
Часто задаваемые вопросы
- Вы торговая компания или производитель?
Производство с собственным заводом. - Какие виды газогенераторных установок вы производите?
Они предназначены для всех видов газа, производимого в промышленности, включая биогаз, природный газ, угольный шахтный газ, коксовый газ, синтетический газ, промышленные выхлопные газы и т. д., а также сопутствующее оборудование для производства газа. - Каковы сроки доставки?
Обычно в течение 60 дней после получения 40% предоплаты по контракту. Срок зависит от комплектации и количества, пожалуйста, уточните у нас перед оформлением заказа. - Каковы ваши условия оплаты?
Обычно оплата производится банковским переводом (T/T), аккредитивом (L/C), другие способы оплаты доступны по требованию клиента. - Какой порт отгрузки вы можете использовать?
Обычно это порт Циндао, другие порты доступны по требованию заказчика. - Каков ваш стандартный способ упаковки?
Все товары упаковываются в стандартную экспортную деревянную упаковку или контейнер, подходящий для морских перевозок на большие расстояния, обеспечивающий влагозащиту, сейсмостойкость и защиту от коррозии. При необходимости может быть использован специальный способ упаковки. - Каков минимальный объем заказа?
Обычно 1 генераторная установка. - Какова гарантия?
12 месяцев с даты завершения ввода в эксплуатацию или не позднее 15 месяцев с даты поставки, указанной в коносаменте, в зависимости от того, что наступит раньше (за исключением расходных материалов). - Как я могу стать эксклюзивным агентом?
Поскольку мы строим сотрудничество, мы учтем объем вашего заказа и, если вы захотите, постараемся сделать все возможное, чтобы удовлетворить ваши потребности.
