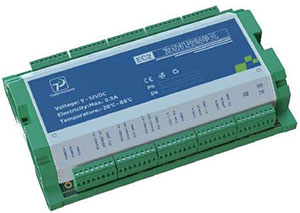

EC2 — это новое поколение блоков управления двигателем, недавно разработанных компанией Think-Power на базе центрального процессора и модулей расширения. В данном блоке управления реализована гибкая конфигурация настроек в соответствии с целевыми требованиями заказчика, что позволяет применять его в многоцилиндровых газопоршневых двигателях и генераторных
установках средней и большой мощности. ЕС2 общается с модулями расширения и другими компонентами управления по CAN-шине и может в любое время считывать информацию о рабочем состоянии и аварийные сигналы от систем управления, создавая дополнительное удобство при оценке состояния и детальной диагностике всего оборудования.

ЕС2 объединил в себе современные технологии и инженерный опыт компании Think-Power для управления работой двигателя, регулирования соотношения воздух-топливо, контроля выбросов, контроля системы управления и т.д.

Благодаря центральному процессору с тактовой частотой 800 МГц, встроенной памяти Nand Flash большой емкости для хранения программ, данных и встроенной операционной системе Linux блок управления EC2 может выполнять множество задач за миллисекунды, что подходит для управления переходными процессами в высокооборотных двигателях. ЕС2 способен выдавать управляющий сигнал на исполнительный механизм обеспечивая оптимальные условия работы двигателя. Большой объем памяти позволяет сохранять больше рабочих параметров генераторной установки, упрощая для заказчика передачу данных о ее работе в систему SCADA.

Отличительные особенности ЕС2

• Возможность применения различных схем управления для разных типов газа (биогаз, природный газ и др.) и разных условий работы (силовой привод, генераторные установки с параллельной работой с электросетью).
• Для реализации автоматического управления генераторной установкой в различных режимах работы двигателя используются разные схемы управления составом газовоздушной смеси.
• Поддержка различных модулей расширения, включая модули дискретных и аналоговых сигналов, модули термопар, модули интегрированного управления.
• Тактовая частота до 800 МГц, высокая вычислительная способность процессора позволяет обрабатывать данные за миллисекунды.
• Встроенная память Nand Flash большой емкости сохраняет программы и данные в течение длительного времени после отключения питания.
• Использование встроенного ядра Linux, поддержка многозадачной и одновременной обработки данных.
• Регистрация и активация оборудования с помощью единого кода обеспечивают удобство использования и управления вспомогательным оборудованием.
• Наличие двух интерфейсов CAN с поддержкой протоколов обмена данными CAN Open и J1939.
• Наличие двух портов Ethernet, трех интерфейсов RS-485 и одного интерфейса RS-232, поддержка протоколов MODBUS для управляющих и управляемых устройств.

Технические характеристики

• Рабочая температура: от -20 до 70°C.
• Температура хранения: от -40 до 85°C.
• Влажность окружающей среды: от 0 до 95% RH.
• Механическая вибрация: 0,5 г, от 10 до 100 Гц.
• Ударопрочность: 1 г, 11 мс, синусоидальная полуволна.
• Класс защиты: IP20.
• Габаритные размеры: 196 × 127 × 49 мм.
• Метод монтажа: DIN-рейка 35 мм.
• Вес: 800 г.

Дополнительное оборудование

• Модуль сигналов датчиков температуры EM1: 16 каналов термосопротивления RTD, 32 канала термопары.
• Модуль дискретных сигналов EB1: 10 дискретных входов, 10 дискретных выходов, 1 частотный канал для датчика оборотов.
• Модуль аналоговых сигналов ED1: 16 аналоговых входов 4-20 мА, 16 аналоговых выходов 4-20 мА, 4 дискретных входа, 4 дискретных выхода.
• Модуль управления двигателем MC2: 12 дискретных выходов, 4 дискретных входа, 4 канала для термосопротивления RTD, 2 аналоговых входа, 2 аналоговых выхода, 1 канал для датчика кислорода, 1 канал управления актуатором и 1 канал для датчика оборотов.
