Актуатор с дроссельной заслонкой серии АСТ представляет собой клапан, специально разработанный для газопоршневых двигателей, и действует в качестве исполнительного устройства регулирования оборотов или соотношения воздух-топливо. Система управления контролирует подачу смеси, воздуха или газа в двигатель в соответствии с заданными параметрами управления при помощи актуатора с дроссельной заслонкой и обеспечивает точное управление соотношением воздух-топливо.
В актуаторах серии ACT используется сигнал 4-20 мА для управления положением, в них также предусмотрен 1 канал для сигнала обратной связи 4-20 мА положения дроссельной заслонки.

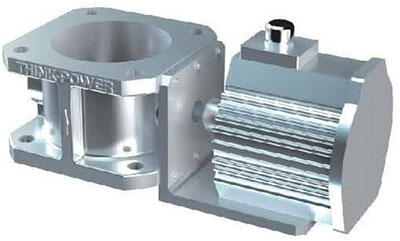

Актуатор серии АСТ состоит из корпуса алюминиевого сплава и встроенного электродвигателя (с дисковым ротором) в качестве привода дроссельной заслонки. Актуатор обладает такими характеристиками как компактные размеры, высокий крутящий момент, быстрый отклик, высокая точность управления и т.д. Специально разработанный для газопоршневых двигателей, актуатор применяется для различных моделей двигателей и широко применяется в условиях динамических нагрузок, а также устанавливается на генераторных установках, работающих в параллельном режиме с внешней электросетью и в других режимах.
Технические характеристики
| Модель | Габаритные размеры | Метод монтажа | Рабочая температура | Рабочая температура |
| ACT-85 | 362 × 162 × 200 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| ACT-115 | 424 × 200 × 200 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| ACT-160 | 477 × 230 × 200 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| ACT-180 | 520 × 270 × 212 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| ACT-200 | 552 × 290 × 200 | Вафельный фланец |
от -20 до 70°C | от -40 до 85°C |
| ACT-85A-8 | 362 × 138 × 180 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| ACT-115A-8 | 438 × 200 × 180 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| ACT-160A-8 | 485 × 230 × 180 | Болтовое крепление |
от -20 до 70°C | от -40 до 85°C |
| Электрические параметры | ACT-85 / ACT-115 / ACT-160 / ACT-180 / ACT-200 | ACT-85A-8 / ACT-115A-8 / ACT-160A-8 |
| Потребляемая мощность (Вт) | макс. 180 | макс. 180 |
| Точность регулирования (%) | <0,1 | <0,1 |
| Максимальный угол поворота (°) | 65 | 65 |
| Время полного открытия заслонки (мс) | 135 | 90 |
| Максимальный крутящий момент (Нм) | 20 | 10 |
| Номинальный крутящий момент (Нм) | 8,3 | 4,2 |
| Максимальный ток (А) | 6 | 6 |
